手動雙軸掃查器GLIDER（滑動）掃查器

GLIDER（滑動）掃查器

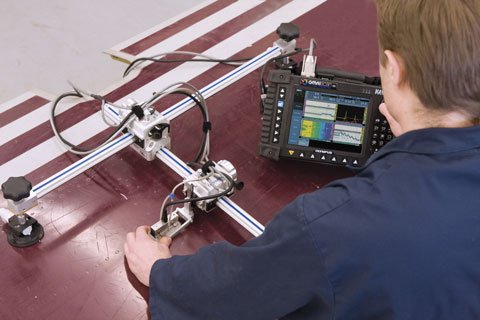

GLIDER（滑動）掃查器是一款用于對平面或稍微彎曲的復合材料表面進行手動檢測的雙軸編碼掃查器。這款由吸盤支撐的掃查器非常適合于光柵掃查。這款掃查器使用渦流陣列、渦流、超聲、相控陣技術。

GLIDER? X-Y掃查器是雙軸編碼掃查器用于手動檢驗微曲面或平面復合表面。該掃查器特別適合光柵掃描，有下列技術：

?常規超聲(UT)

?相控陣超聲(相控陣)

?渦流(EC)

?渦流相控陣(ECA)

一般檢驗的材料包括復合材料和鋁材，（ 使用吸杯支腳），以及碳鋼（使用供選擇的磁支腳）。

設計特性

X軸與兩個安裝支腳相連。根據待檢的材料，可以選擇下面兩種形式：

? 吸杯是安裝支腳(供貨內容)

? 磁性安裝支腳(供選擇)

有兩種編碼器模件(每個軸上一個)，報告探頭位置。模件位移可以是3.27mm增幅，或是自由移動模式。

根據掃描覆蓋需要，該掃查器有三種形式, (18 in、 24 in和36 in)：

?GLIDER 18×18

?GLIDER 24×24

?GLIDER 36×36

特性

?特別適用相控陣UT，常規UT和渦流檢驗技術，適用一個探頭。

?可兼容OmniScan®、TomoScanFOCUS LT? (選配一個適配器)以及其他適合編碼導線的設備。

?雙軸帶防水的編碼器，用于地位-編碼X-Y掃描。

?軸定位回退比較小。

?支撐上裝有兩個模件，獲得準確平穩的位移。

?兩個能旋轉的安裝縱槽，實現表面跟蹤。

?鎖定裝置，每個軸都可鎖定。

?模件位移可以是3.27mm增幅，或是自由移動模式。

?探頭夾持器裝在支撐臂系統上。如果需要，該系統可以彈簧加載。

?鋁框架，既輕又防腐。

?Y軸可以容易地縮短，用于較小表面半徑檢測，或拆下便于運輸。

用途

?復合材料的檢測。

?飛機機身脫層和裂縫檢測。

?鐵磁板腐蝕檢測。

?鋁材膜材攪動焊縫檢測。

重量:5到8 ，取決于具體配置

吸杯式支腳抓力：每杯7kg。

磁性支腳抓力：每座81kg。

編碼器分辨率：13步/mm (±0.15步/mm)，330步

/in(±0.006步/in)。

部分掃描比較小曲率：50cm(20in)外徑。
