手動單軸或雙軸掃查器Chain（鏈式）掃查器

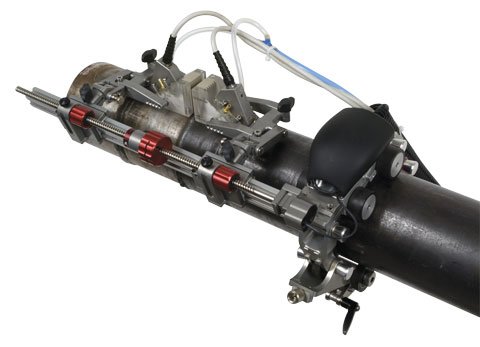

CHAIN（鏈式）掃查器

CHAIN（鏈式）掃查器為外徑在1.75英寸到38英寸范圍內的管材提供手動管材檢測方案。這款掃查器由鏈條而不是由磁輪支撐，非常適用于各種材料類型的焊縫或腐蝕檢測應用。具有超聲、TOFD、相控陣功能。

CHAIN? 掃查器是檢驗外徑范圍1.75in到38in(45mm到965mm)管子的較好手動檢驗設備，它還可以做雙編碼器檢驗。掃查器的固定靠鏈環而不是磁輪，既能檢驗鐵磁表面也能檢驗非鐵磁表面。連環的使用消除了導向的問題，保證了掃查器的直線移動。當管子周邊有障礙時，它顯得更方便，因為通過拉鏈環可以轉動掃查器。

主要應用

? 使用相控陣、TOFD或常規UT進行管子環焊縫檢驗。

? 與HydroFORM相控陣方法結合進行復試掃描(使用XY；2個編碼器形式)

附帶有絲杠調節的探頭定位系統

特 性

? 標準1～2個探頭，可選配4個探頭進行TOFD、PA或脈沖-回波檢測。

? 管子的外徑范圍1.75in～38in ( 45 mm～965mm)。

? 單軸或雙軸的編碼器手動掃描（取決于型號）。

? 人機把手保護編碼器的接頭，提供電纜管理。

? 裝在承重輪上的單獨的鏈環，輪上涂有塑料薄層，便于滾動。

? 掃查器快速定位的方便卡具。

? 彈簧加載探頭夾持器，保證探頭在任何位置或方向都有良好的接觸。

? 大多數的調節都不用工具。

? 可兼容OmniScan®、TomoScan FOCUS LT? （選配一個適配器)以及其他適合編碼器導線的設備。

技術規格：

注意：上述規格適用于主要型號。

編碼器分辨率：

環(X)軸：19.2步/mm。

縱(Y)軸：226.8步/mm。
