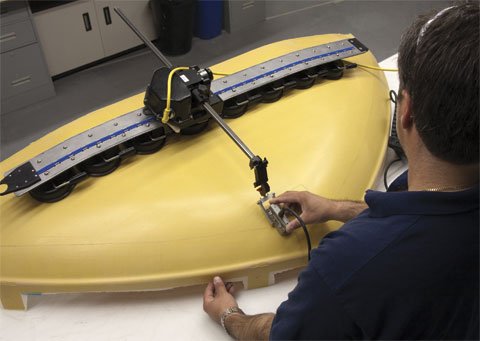

WING（翼型）掃查器是一款用于手動超聲檢測的雙軸掃查器。掃查器的一個軸可以彎曲，可嚴密地附著在被測工件的曲面上。WING掃查器帶有真空吸頭，可以極好地適用于非鐵磁性材料的表面檢測。產品詳情手動雙軸掃查器Wing（翼形）掃查器
WING（翼型）掃查器是一款用于手動超聲檢測的雙軸掃查器。掃查器的一個軸可以彎曲，可嚴密地附著在被測工件的曲面上。WING掃查器帶有真空吸頭，可以極好地適用于非鐵磁性材料的表面檢測。
WING? 掃查器是一個單軸掃查器，用于手動超聲檢驗。一個掃查軸是撓性的，迎合被測零件的曲線。真空杯使得WING掃查器特別適合非鐵磁表面的檢驗。
典型的用途包括摩擦攪動焊縫檢驗(FSW)和港版以及飛機機身脫層、裂紋和腐蝕檢驗。
特性
? X-Y軸兩個編碼軸
? 軸定位返回較小。
? 撓性軸上有真空杯，方便在非鐵磁凹凸表面的安裝。
? 使用文丘里真空杯，掃查器可以垂直或倒過來使用 (只用WING掃查器“V”型的可以)。
注意：當掃查器垂直或倒掛使用時，一定要使用牽繩。
? 一個探頭適用于常規相控陣的UT檢驗技術。
? 可與OmniScan® 或TomoScan FOCUSLT? 數據采集單元儀器使用。
? 還有手動真空杯型，不需要供(WING掃查器H1型)。
撓性X軸
? 非常靈活的曲面跟蹤軌道。
? 編碼器跟蹤撓性軌道(分辨率： 20.5步/mm)。
? 編碼器模件上有一個鎖桿。
? 端部有一個防脫環，防止掃查器意外脫落。
彈性Y軸
? 一根16mm直徑硬陽極化的鋁軸，有不銹鋼齒軌。
? 鋁軸裝在一個樞軸上，使得探頭和被測零件保持接觸。
? 當指示盤使用時，掃查軸不會因自重滑動。
? 有一個完全可調的、不用工具的探頭對中裝置。
? 刻度增量：0.5mm和1mm。
? 有一個鎖軸翼型螺釘。
技術規格：
規格
Wing Scanner V1
Wing Scanner V2
Wing Scanner H1
X-軸行程(mm)
940
1940
940
Y-軸行程(mm)
510
510
510
真空生成*
供氣文丘里
手動杠桿
較小外半徑(mm)
360
380
450
較小內半徑(mm)
770
770
770
抓力(kg/杯)
30
30
11
杯數
10
19
8
總重(kg)
6.3
8.8
7.0
總掃描長度(X軸)(mm)
1395
2395
1120
總掃描長度(Y軸)(mm)
790
790
790
總高(mm)
157
157
165
* 對于“V”型掃查器，壓縮空氣特性必須符合如下規格：
壓力：490 千帕到690千帕(71psi到100psi).
流量：較小566nl/分鐘(20標準立方英尺/分鐘) 。
